วางเสาเข็มรูปตัดตัวไอในฐานราก F2 แบบไหนถูกหลักวิศวกรรม?

เจาะลึกวางเสาเข็มรูปตัดตัวไอ ในฐานรากเสาเข็มคู่ (F2) แบบไหนถูกหลักวิศวกรรม? TYPE A vs TYPE B

เผยแพร่โดย วิศวกรโครงสร้าง Rhino Rebar and Precast Co., Ltd.

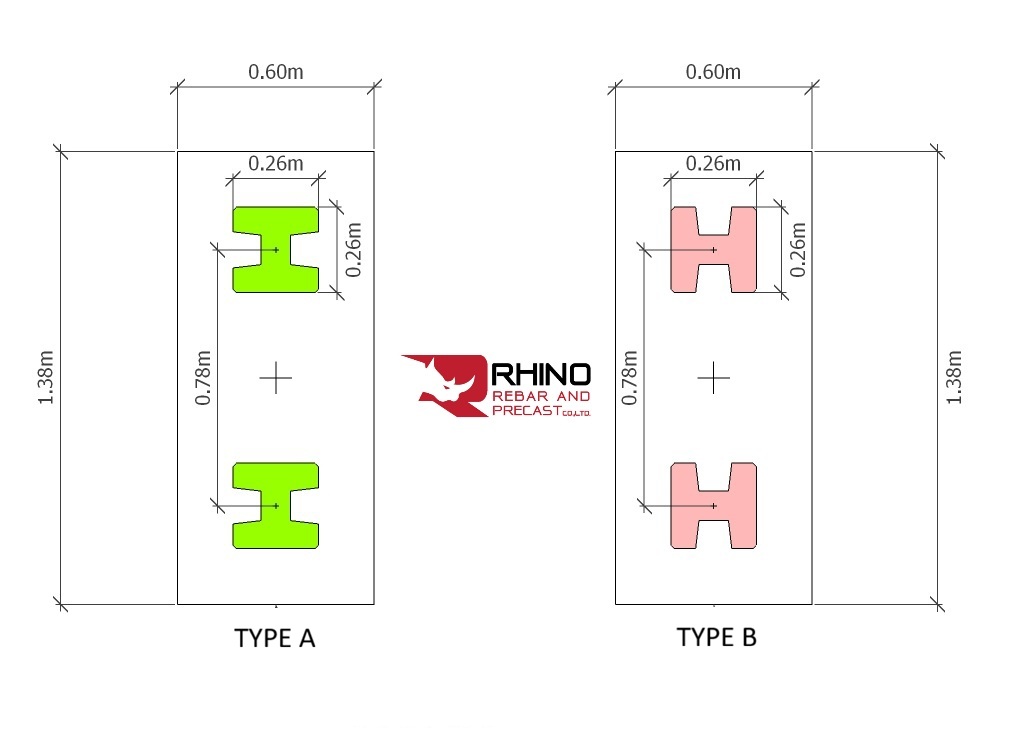

การวางหน้าตัดเสาเข็มรูปไอในฐานราก F2 แบบ TYPE A และ TYPE B
รูปที่ 1: แปลนการวางแนวหน้าตัดเสาเข็มรูปไอในฐานราก F2 ระหว่าง TYPE A (สีเขียว) และ TYPE B (สีชมพู)

ในการก่อสร้างอาคารทั่วไป ฐานรากเสาเข็มคู่ หรือ ฐานราก F2 (Two-Pile Cap) จัดเป็นหนึ่งในรูปแบบฐานรากที่พบเห็นได้บ่อยที่สุดรองจากฐานรากเข็มเดี่ยว (F1) โดยเฉพาะในงานอาคารพักอาศัย ทาวน์โฮม หรือโครงสร้างโรงงานที่มีการใช้ เสาเข็มคอนกรีตอัดแรงรูปตัวไอ (I-Section Prestressed Concrete Pile)

สิ่งที่เกิดขึ้นจริงหน้างานเกือบ 90% คือ ทิศทางการหันหน้าตัดของเสาเข็มรูปไอ มักถูกละเลยอย่างสิ้นเชิง

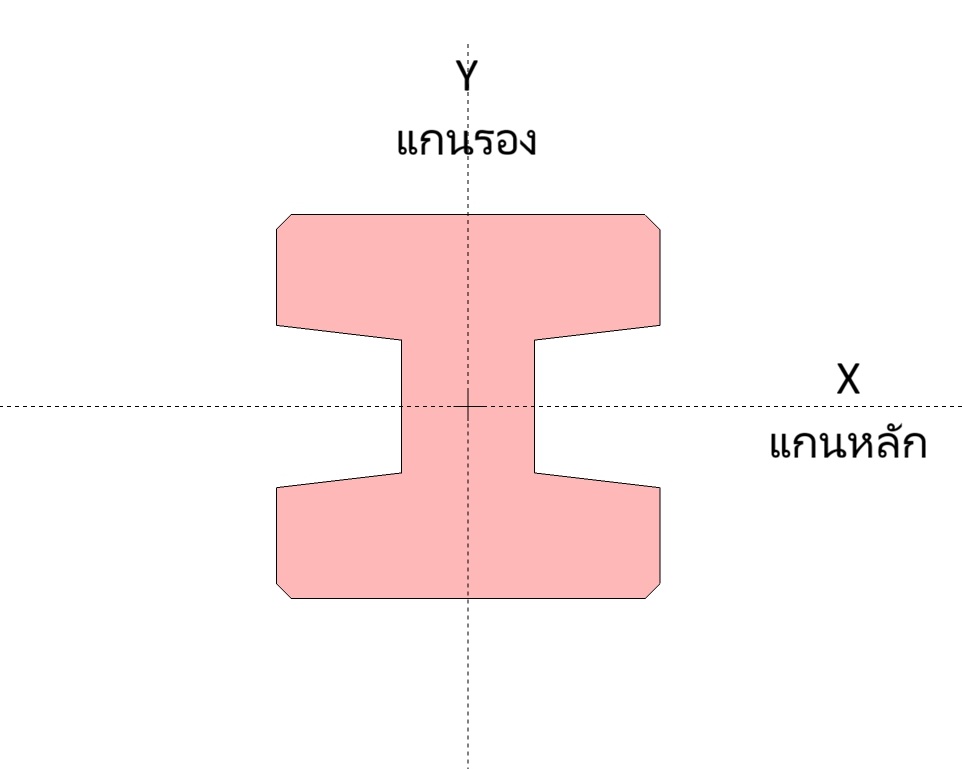

แกนหลักและแกนรองของเสาเข็มรูปตัวไอ
รูปที่ 2: แนวแกนหลัก X และแกนรอง Y ของหน้าตัดเสาเข็มรูปตัวไอ

ช่างตอกเสาเข็มส่วนใหญ่จะหมุนหน้าตัดเสาเข็มตามความสะดวกในการลากเข็มเข้าปั้นจั่น หรือตามแนวการเคลื่อนที่ของเครื่องจักร โดยที่ในแบบวิศวกรรมโครงสร้างจำนวนมากก็ไม่ได้ระบุสัญลักษณ์ทิศทางการวางหน้าตัดไว้อย่างชัดเจน ปล่อยให้หน้างานเลือกระหว่าง TYPE A (หันปีกไอขวางแนวแกนยาวของฐานราก) หรือ TYPE B (หันปีกไอขวางแนวแกนสั้นของฐานราก)

ในมุมมองของกลศาสตร์โครงสร้าง (Structural Mechanics) เสาเข็มรูปตัวไอมีค่าโมเมนต์ความเฉื่อยและการต้านทานแรงดัดในสองแกนแตกต่างกันอย่างสิ้นเชิง ไม่เหมือนกับเสาเข็มกลมหรือเสาเข็มสี่เหลี่ยมจัตุรัส การวางหน้าตัดทั้งสองแบบนี้ (TYPE A vs TYPE B) จึงส่งผลต่อเสถียรภาพ ความปลอดภัย และการรับแรงของโครงสร้างแตกต่างกันอย่างสิ้นเชิง


1. เข้าใจพฤติกรรมโครงสร้างของฐานราก F2: แกนหลัก vs แกนรอง

ฐานราก F2 ตามมิติมาตรฐาน (สมมุติขนาดกว้าง 0.60 ม. ยาว 1.38 ม. ระยะห่างระหว่างเสาเข็มรูปไอขนาด 0.26 ม. อยู่ที่ 3D = 0.78 ม.) มีพฤติกรรมการรับแรงแบ่งออกเป็น 2 แกนหลัก:

  • แกนหลักของฐานราก (Strong Direction Axis): มีเสาเข็มรองรับ 2 ต้น ทำงานร่วมกันเกิดเป็นแขนของแรงคู่ควบ (C-T Couple) ช่วยต้านทานโมเมนต์ดัดในทิศทางตามยาวได้อย่างมีประสิทธิภาพ มิติความยาวของฐานรากทำหน้าที่เสมือนคานช่วงสั้น (Deep Beam) หรือระบบค้ำยันรับแรงเฉือน (Strut-and-Tie)
  • แกนรองของฐานราก (Weak Direction Axis): มีเสาเข็มรองรับเพียงแนวเดียว (ระยะกว้างเพียง 0.60 ม.) ในระนาบนี้ ฐานราก F2 จะมีพฤติกรรมเหมือน ฐานรากเสาเข็มเดี่ยว (Single-Pile Cap) ซึ่งไม่มีเสาเข็มต้นอื่นในแนวระนาบมาช่วยต้านทานโมเมนต์ดัดจากการหมุนตัวรอบแกนยาวเลย
กล่าวคือ จุดอ่อนทางโครงสร้างของฐานราก F2 อยู่ที่แนวแกนรองของฐานราก (ด้านสั้น)

2. สมบัติทางกลศาสตร์ของเสาเข็มรูปไอ (Section Properties)

เสาเข็มรูปตัวไอ มีสมบัติหน้าตัดรับแรงดัดไม่เท่ากันในสองแกนอย่างมีนัยสำคัญ:

  • แกนหลัก (Major Axis): • แนวแกน X ที่วางขวาง (ตั้งฉาก) กับแนวเอว (Web) เป็นแกนที่มีค่าโมเมนต์ความเฉื่อย (Ix) และโมดูลัสหน้าตัด (Sx) สูงมาก จึงช่วยต้านทานการดัดและการหมุนรอบแกน X ได้อย่างแข็งแกร่งที่สุด
  • แกนรอง (Minor Axis): • แนวแกน Y ที่วางขนานไปกับแนวเอว (Web) เป็นแกนที่มีค่าโมเมนต์ความเฉื่อย (Iy) และโมดูลัสหน้าตัด (Sy) ต่ำ ทำให้ต้านทานการดัดรอบแกน Y ได้น้อย และเสี่ยงต่อการแตกร้าวหรือโก่งเดาะได้ง่ายกว่า
แนวแกน โมเมนต์ความเฉื่อย (I) ความสามารถในการต้านทานแรงดัด (Mr)
Ix Axis (แกนหลัก) สูง สูงมาก (รับโมเมนต์ดัดได้ดี)
Iy Axis (แกนรอง) ต่ำ ต่ำ (เสี่ยงต่อการโก่งเดาะหรือแตกร้าวได้ง่าย)

3. เจาะลึกการวางหน้าตัด: ทำไม TYPE B ถึงถูกต้องตามหลักวิศวกรรมมากกว่า

TYPE B (หันปีกไอขวางแกนสั้นของฐานราก) — ถูกต้องตามหลักวิศวกรรม

เป็นการนำ แกนหลักของเสาเข็ม (Ix Axis) มาวางในทิศทางของแกนสั้นของฐานราก F2

หลักการออกแบบทางวิศวกรรมที่ดีคือ “การนำความแข็งแกร่งของชิ้นส่วนย่อยไปเสริมจุดอ่อนของระบบหลัก” เนื่องจากแกนยาวของ F2 มีเสาเข็ม 2 ต้นรองรับไว้อยู่แล้ว การเอาแกนหลักของเสาเข็มมาตั้งรับในแนวแกนสั้น จะช่วยเพิ่มเสถียรภาพและต้านทานแรงดัดด้านข้างที่กระทำต่อหัวเสาเข็มได้ดีที่สุด

TYPE A (หันปีกไอขวางแกนยาวของฐานราก) — ไม่แนะนำ

เป็นการหัน แกนรองของเสาเข็ม (Iy Axis) มาเผชิญหน้ากับแกนสั้นของฐานราก F2

เมื่อแกนรองของเสาเข็มไปเจอกับจุดอ่อนของฐานราก F2 ในระนาบเดียวกัน โครงสร้างจะมีความเปราะบางต่อแรงดัดด้านข้างอย่างยิ่ง หากมีแรงสั่นสะเทือน แรงลม หรือโมเมนต์ถ่ายทอดลงมาจากตอม่อ เสาเข็มในรูปแบบนี้จะมีความต้านทานการดัดต่ำมาก

4. ปัจจัยชี้ชะตา: เมื่อเกิด “เสาเข็มเยื้องศูนย์” (Pile Eccentricity)

ในการก่อสร้างจริง เสาเข็มแทบไม่มีทางตอกได้ตรงตำแหน่ง 100% ตามทฤษฎี

กรณีตอกเยื้องศูนย์ในแนวแกนสั้น (แกนกว้าง 0.60 ม.):

  • เมื่อเสาเข็มหนีศูนย์ไปในแนวขวาง จะเกิดโมเมนต์ดัดดึงหัวเข็ม M = (P · e)
  • TYPE B: เสาเข็มรับแรงดัดด้วยแกนหลัก (Sx) ค่าหน่วยแรงรวม f = (P/A) ± (M/Sx) จึงเพิ่มขึ้นไม่มาก หัวเสาเข็มยังมีกำลังสำรองเพียงพอ ไม่แตกร้าวง่าย
  • TYPE A: เสาเข็มต้องรับโมเมนต์ด้วยแกนรอง (Sy) ค่าหน่วยแรงดึงและหน่วยแรงอัดจะพุ่งสูงขึ้นอย่างรวดเร็ว มีความเสี่ยงสูงมากที่คอนกรีตหัวเข็มจะแตกร้าวตั้งแต่ระยะเริ่มแรกของการรับน้ำหนักอาคาร

5. มุมมองด้านการทำงานจริงและการเสริมเหล็ก (Constructability)

  • พื้นที่ระยะหุ้มคอนกรีต (Covering): เมื่อฐานรากกว้าง 0.60 ม. และเสาเข็มกว้าง 0.26 ม. พื้นที่ด้านข้างหัวเข็มจะเหลือข้างละประมาณ 17 ซม. การวางแบบ TYPE B ทำให้ช่องเว้าของเสาเข็มรูปไอเปิดออกด้านข้าง ช่วยให้คอนกรีตไหลหุ้มรอบหัวเข็มได้อย่างทั่วถึง ลดการเกิดโพรง (Honeycombing) ใต้ท้องฐานราก
  • การวางเหล็กเสริมตะกร้อล่าง: เหล็กเสริมรับแรงดัดหลักทางยาวของ F2 สามารถวิ่งผ่านร่องเว้าของเสาเข็มรูปไอแบบ TYPE B ได้สะดวก โดยไม่ติดขัดกับปีกคอนกรีตของเสาเข็ม

ข้อสรุปเชิงปฏิบัติสำหรับวิศวกรโครงสร้างและผู้ควบคุมงาน

การวางหน้าตัดเสาเข็มรูปไอในฐานราก F2 แบบ TYPE B มีความถูกต้องและเหมาะสมตามหลักกลศาสตร์โครงสร้างมากกว่า TYPE A อย่างชัดเจน ทั้งในแง่การเสริมเสถียรภาพในแนวแกนรองของฐานราก และการลดความเสี่ยงเมื่อเกิดปัญหาเสาเข็มเยื้องศูนย์

คำแนะนำในการนำไปใช้:

  1. วิศวกรผู้ออกแบบควรกำหนดสัญลักษณ์ทิศทางหน้าตัดเสาเข็มรูปไอ (Pile Orientation Detail) ลงในแบบแปลนฐานรากให้ชัดเจนตั้งแต่แรก
  2. วิศวกรและโฟร์แมนหน้างานควรตรวจสอบการวางหัวเข็มเข้าแนวปั้นจั่นของทีมงานตอกเข็มให้เป็นไปตาม TYPE B ก่อนเริ่มตอกเสาเข็มทุกต้น
  3. ในแนวแกนสั้นของฐานราก F2 ควรกำหนดให้มี คานคอดิน (Tie Beam) เชื่อมยึดรั้งหัวเสาตอม่อเสมอ เพื่อช่วยถ่ายเทโมเมนต์ดัดและล็อกเสถียรภาพของโครงสร้างให้สมบูรณ์
